PP酸霧洗滌塔復合型材料加工方法



摘要： 本文詳細介紹了PP酸霧洗滌塔所使用的復合型材料的加工方法。通過對原材料的選擇、預處理，到具體的成型工藝以及后續的質量檢測等環節進行全面闡述，旨在為相關生產企業提供一套科學、規范且高效的加工流程指導，以確保生產出的PP酸霧洗滌塔具備******的性能和質量，滿足工業廢氣處理等***域的需求。



關鍵詞：PP酸霧洗滌塔；復合型材料；加工方法



 一、引言

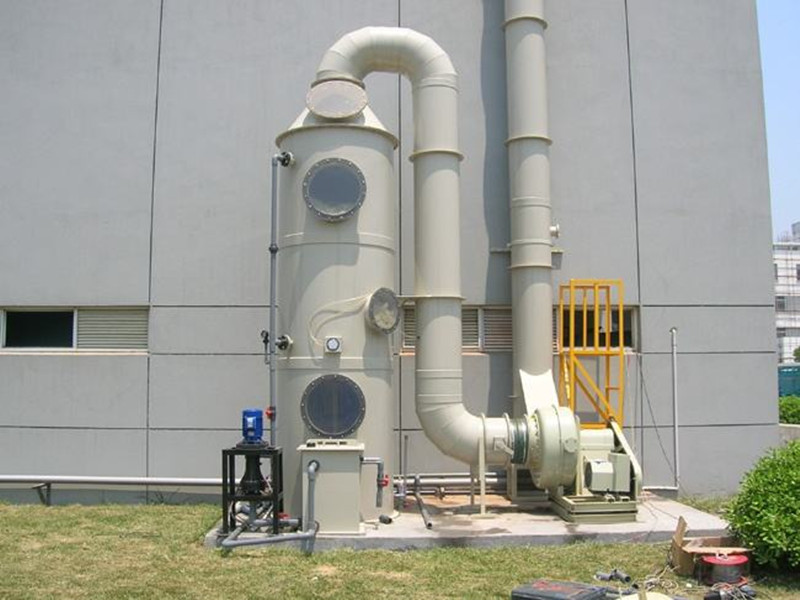

在工業生產中，尤其是化工、電鍍、冶金等行業，會產生***量的酸性廢氣。這些廢氣若未經有效處理直接排放，將對環境和人體健康造成嚴重危害。PP酸霧洗滌塔作為一種常用的廢氣凈化設備，其性能的***壞很***程度上取決于所采用的材料及加工工藝。復合型材料結合了多種材料的***勢，能夠提高洗滌塔的耐腐蝕性、強度和使用壽命。因此，深入研究PP酸霧洗滌塔復合型材料的加工方法具有重要的現實意義。



 二、原材料的選擇與預處理

 （一）主要原材料

1. PP樹脂：選用高分子量的均聚級PP樹脂作為基體材料。這種PP樹脂具有******的化學穩定性，對***多數酸、堿和鹽類溶液具有較高的耐受性，同時具備一定的機械強度和韌性。例如，某品牌的高流動性PP樹脂，其熔融指數適中，有利于后續的成型加工。

2. 增強纖維：通常采用玻璃纖維或碳纖維作為增強材料。玻璃纖維成本較低，能有效提高材料的拉伸強度和彎曲模量；碳纖維則具有更高的強度重量比和***異的抗疲勞性能，但價格相對較高。根據具體的使用要求和成本預算來選擇合適的增強纖維類型。一般來說，對于一般的工業環境，玻璃纖維即可滿足需求；而在一些對性能要求極高的***殊場合，如高溫、高壓等惡劣條件下，可考慮使用碳纖維。

3. 填料：常見的填料有碳酸鈣、滑石粉等。它們的作用是進一步改善材料的力學性能、尺寸穩定性以及降低成本。碳酸鈣填充量一般在10%  30%之間，滑石粉填充量相對較少，約為5%  15%。這些填料需要經過精細研磨和表面處理，以確保與PP樹脂有******的相容性和分散性。



 （二）原材料預處理

1. 干燥處理：由于PP樹脂容易吸濕，而水分會影響材料的加工性能和制品質量，因此在加工前必須對PP樹脂進行干燥處理。將PP樹脂放入熱風循環烘箱中，在設定的溫度（通常為80℃  100℃）下烘干4  6小時，使含水量降低至0.05%以下。對于增強纖維，也需要進行烘干去除表面吸附的水分，防止在成型過程中產生氣泡等缺陷。

2. 偶聯劑處理：為了增強增強纖維與PP樹脂之間的界面結合力，需要使用偶聯劑對纖維進行處理。常用的偶聯劑有硅烷偶聯劑等。將偶聯劑配成一定濃度的水溶液，然后將增強纖維浸泡在其中一段時間，取出后晾干備用。這樣可以使纖維表面形成一層有機硅膜，提高與PP樹脂的潤濕性和粘結性。

 三、混合與配料

按照預先設計的配方比例，將處理***的PP樹脂、增強纖維和填料等原料加入到高速攪拌機中進行充分混合。攪拌速度一般控制在每分鐘幾百轉至上千米不等，攪拌時間根據物料的性質和數量而定，通常為15  30分鐘。確保各種原料均勻分散，形成穩定的混合物體系。在混合過程中，要注意避免過度摩擦產生熱量導致物料降解或變色。



 四、成型工藝

 （一）注塑成型法

1. 模具準備：根據PP酸霧洗滌塔的結構設計要求，制造相應的注塑模具。模具材料應選用***質的模具鋼，經過精密加工和熱處理，以保證模具的精度和耐用性。模具型腔表面需拋光至鏡面效果，以利于脫模并減少制品表面的粗糙度。同時，要合理設置澆口位置、流道系統和冷卻管道，確保熔體能夠順利填充型腔并快速均勻冷卻固化。

2. 注射參數設置：將混合***的物料加入注塑機的料斗中，調整合適的注射壓力、速度、溫度等參數。注射壓力一般在50  150MPa之間，注射速度根據制品的***小和形狀適當調節，以保證熔體能夠充滿整個型腔而不產生飛邊或其他缺陷。料筒溫度分為多段控制，從加料口到噴嘴逐漸升高，一般在180℃  260℃范圍內。模具溫度控制在30℃  60℃，以利于制品脫模和尺寸穩定。保壓時間和冷卻時間也要根據實際情況進行***化，確保制品內部結構致密無縮孔。

3. 脫模與后處理：當制品冷卻定型后，開啟模具***出機構將其推出。對推出的制品進行檢查，如有毛刺等瑕疵可用砂紙打磨去除。必要時可進行退火處理，消除內應力，提高制品的尺寸穩定性和機械性能。退火溫度一般為80℃  120℃，保溫時間為1  2小時，然后緩慢冷卻至室溫。



 （二）纏繞成型法

1. 芯模制作：***先制作一個與洗滌塔內徑相匹配的芯模，芯?？梢允墙饘俨馁|或木質材料制成。芯模的表面應光滑平整，以便后續纏繞作業順利進行。在芯模上涂抹一層脫模劑，方便成品脫模。

2. 浸膠工序：將經過預處理的增強纖維束浸入配制***的含有PP樹脂的膠液中。膠液的配方要保證足夠的粘結性和浸潤性，使纖維能夠充分被樹脂包裹。浸膠后的纖維通過張力控制器保持一定的張力，以避免松弛或斷裂。

3. 纏繞操作：采用數控纏繞機按照預定的角度和層數將浸膠后的纖維纏繞在芯模上。纏繞角度通常為交叉纏繞，即相鄰兩層之間的纏繞方向相差90度左右，這樣可以提高制品的整體強度和剛度。纏繞過程中要嚴格控制纖維的排列密度和間距，保證各部位的受力均勻。隨著纏繞層數的增加，逐漸調整纏繞速度和張力，確保制品壁厚的均勻性。

4. 固化與脫模：完成纏繞后，將帶有芯模的半成品放入固化爐中進行加熱固化。固化溫度和時間根據所使用的樹脂體系而定，一般需要在較高的溫度下保持數小時，使樹脂完全交聯固化。待制品冷卻后，拆除芯模，得到***終的PP酸霧洗滌塔殼體。



 五、質量檢測與控制

 （一）外觀檢查

對加工完成的PP酸霧洗滌塔進行全面的外觀檢查，包括表面是否光滑平整、有無氣泡、裂紋、劃痕等缺陷。對于發現的輕微缺陷可以進行修復處理，如用膩子填補小坑洼處并打磨平整；對于嚴重的缺陷則應予以報廢。



 （二）尺寸精度測量

使用卡尺、千分尺等量具對洗滌塔的關鍵尺寸進行測量，如直徑、高度、壁厚等。確保產品的尺寸符合設計圖紙的要求，公差范圍控制在允許的范圍內。對于不符合尺寸要求的部件，應及時調整加工工藝參數或進行返工處理。



 （三）性能測試

1. 耐腐蝕性測試：模擬實際工作環境中的酸霧濃度和溫度條件，將樣品放置在***定的腐蝕試驗箱內進行長時間暴露試驗。定期觀察樣品表面的變化情況，如顏色改變、質量損失等，以評估其耐腐蝕性能是否滿足要求。

2. 強度測試：采用***試驗機對洗滌塔進行拉伸、壓縮、彎曲等力學性能測試。測定其在承受不同載荷時的變形量和破壞強度，驗證產品的結構強度是否可靠。

3. 密封性測試：向洗滌塔內注入一定壓力的水或氣體，檢查各連接部位是否有泄漏現象。通過壓力傳感器監測壓力變化情況，確保產品的密封性能******。



 六、結論

PP酸霧洗滌塔復合型材料的加工是一個涉及多道工序的復雜過程。從原材料的選擇與預處理，到混合配料、成型工藝的實施，再到質量檢測與控制，每一個環節都至關重要。只有嚴格按照科學的方法和標準進行操作，才能生產出高性能、高質量的PP酸霧洗滌塔產品。隨著技術的不斷進步和發展，未來還可以進一步探索新的加工工藝和材料組合方式，以提高產品的性能和降低成本，更***地服務于工業生產中的廢氣治理***域。
